Фланці — це невід’ємна частина будь-якої трубопровідної системи, від простих водопровідних мереж до складних промислових установок. Правильний вибір розмірів фланця впливає на надійність з’єднання, герметичність системи та безпеку всієї конструкції. Якщо ви працюєте з трубопроводами або займаєтесь монтажем обладнання, таблиця розмірів фланців стає вашим основним інструментом для швидкого та точного підбору необхідних елементів.
У цьому довіднику ми розберемо все, що потрібно знати про розміри фланців: від базових параметрів до практичних порад з вибору. Ви дізнаєтесь, як читати таблиці за різними стандартами, чим відрізняються ГОСТ, ANSI та ДСТУ, і як не помилитися при замовленні фланців для вашого проекту.

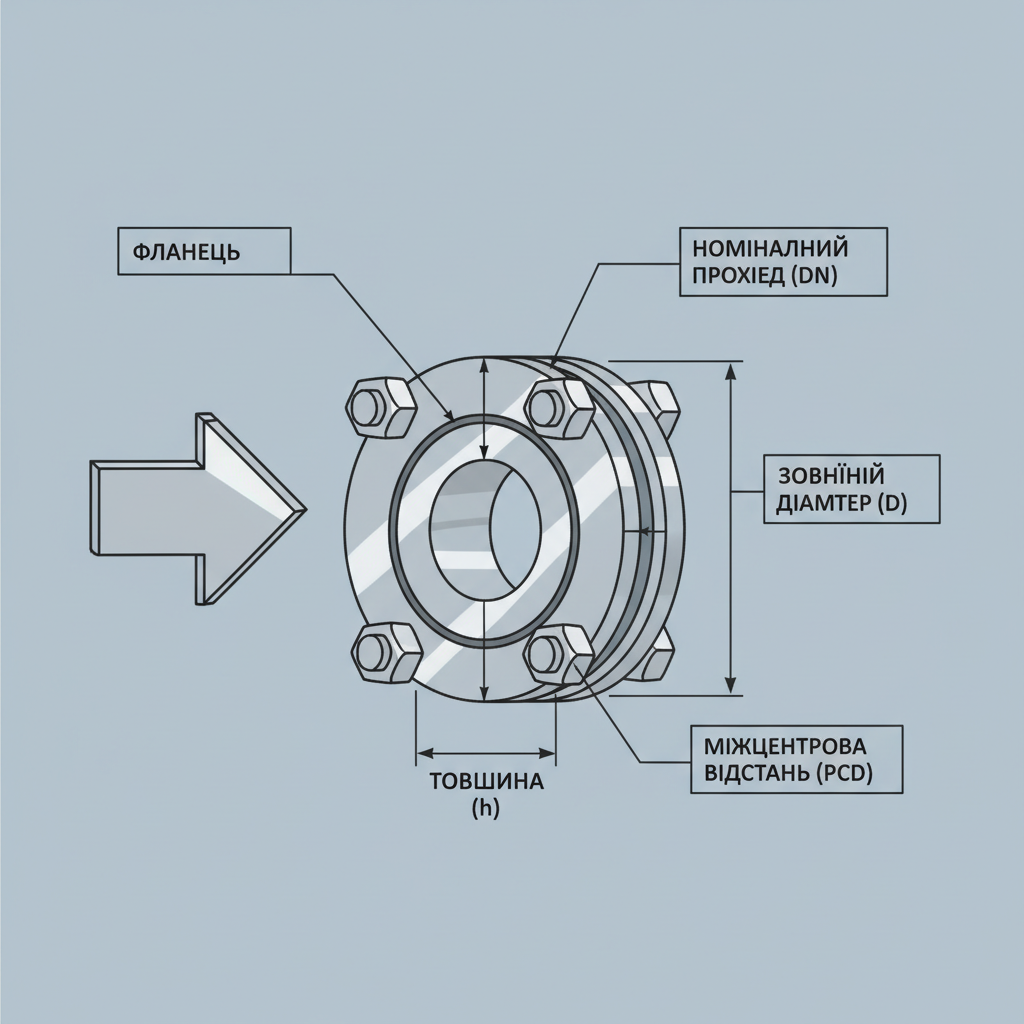

Що таке фланець і його основні параметри
Фланець — це кільцева деталь з отворами для болтів, яка приварюється до кінця труби або встановлюється на трубу для створення розбірного з’єднання. Завдяки фланцям можна легко розбирати та збирати трубопровідні системи без пошкодження труб.
Кожен фланець характеризується кількома ключовими розмірами:
- D — зовнішній діаметр фланця, найбільший розмір по краю
- D1 — діаметр кола, на якому розташовані отвори для болтів (міжосьова відстань)
- D2 — діаметр притискної поверхні, де розташовується прокладка
- dв — внутрішній діаметр фланця, який відповідає номіналу труби
- b — товщина фланця, важлива для розрахунку міцності
- Кількість отворів — зазвичай від 4 до 12 отворів залежно від розміру
Вага фланця також вказується в таблицях, що важливо для розрахунку навантажень на опори та кріплення. Усі ці параметри стандартизовані та регулюються міжнародними та національними стандартами.
Стандарти розмірів фланців
Фланці виробляються за різними стандартами залежно від країни та галузі застосування. Найпопулярніші з них:
ГОСТ 12820-80 — російський державний стандарт, який широко використовується в країнах СНД. Цей стандарт регулює розміри плоских приварних фланців для тисків від 0,6 до 2,5 МПа. Фланці за ГОСТ мають чітко визначені розміри для кожного номіналу труби.
ANSI B16.5 — американський стандарт, який застосовується в США, Канаді та багатьох інших країнах. Розміри вказуються в дюймах, а класи тиску позначаються як 150, 300, 600 тощо. Цей стандарт часто використовується для міжнародних проектів.
ДСТУ 7005-1:2005 — український стандарт, який базується на європейських нормах. Він регулює розміри фланців для номіналів PN 2,5, PN 6, PN 10, PN 16, PN 25 та PN 40.
Головна відмінність між стандартами полягає в системі позначень, діапазонах тисків та точних розмірах. Фланець за ГОСТ не буде сумісний з фланцем за ANSI, тому важливо дотримуватися одного стандарту в межах однієї системи.
Таблиця розмірів фланців за ГОСТ 12820-80
ГОСТ 12820-80 — найпопулярніший стандарт у країнах СНД. Він регулює розміри плоских приварних фланців для різних тисків. Розглянемо основні розміри для найчастіше використовуваних номіналів.
| Номіналь труби (мм) | D (зовн. діаметр) | D1 (діаметр отворів) | D2 (діаметр прокладки) | dв (внутр. діаметр) | b (товщина) | Вага (кг) | Тиск |
|---|---|---|---|---|---|---|---|
| 10 | 75 | 50 | 35 | 15 | 10 | 0,31 | 0,6 МПа |
| 15 | 80 | 55 | 40 | 19 | 10 | 0,33 | 0,6 МПа |
| 20 | 90 | 65 | 50 | 26 | 12 | 0,53 | 0,6 МПа |
| 25 | 100 | 75 | 60 | 33 | 12 | 0,64 | 0,6 МПа |
| 32 | 120 | 90 | 70 | 39 | 13 | 1,01 | 0,6 МПа |
| 40 | 130 | 100 | 80 | 46 | 13 | 1,21 | 0,6 МПа |
| 50 | 140 | 110 | 90 | 59 | 14 | 1,33 | 0,6 МПа |
| 65 | 160 | 125 | 102 | 78 | 16 | 1,85 | 0,6 МПа |
| 80 | 175 | 140 | 115 | 91 | 16 | 2,15 | 0,6 МПа |
| 100 | 215 | 180 | 158 | 110 | 18 | 3,96 | 1,0 МПа |
Як читати цю таблицю? Припустимо, вам потрібен фланець для труби діаметром 50 мм при тиску 0,6 МПа. Ви знаходите рядок з номіналем 50 мм і бачите, що зовнішній діаметр фланця буде 140 мм, діаметр отворів для болтів — 110 мм, а товщина — 14 мм. Ці розміри дозволяють вам правильно розмістити фланець на трубі та вибрати болти потрібної довжини.
Для вищих тисків (1 МПа, 1,6 МПа, 2,5 МПа) розміри фланців збільшуються, оскільки вони повинні витримувати більші навантаження. Товщина фланця зростає, а отвори розташовуються далі від центру.
Таблиця розмірів фланців за ANSI B16.5
Американський стандарт ANSI B16.5 широко використовується в міжнародних проектах. Розміри в цьому стандарті вказуються в дюймах, а класи тиску позначаються як 150, 300, 600, 900, 1500 та 2500 фунтів на квадратний дюйм.
Клас 150 — найпопулярніший для побутових та легких промислових застосувань. Для номіналу 1 дюйм (25 мм) фланець класу 150 має зовнішній діаметр 4,5 дюйма (114 мм), діаметр отворів 3,5 дюйма (89 мм) та товщину 0,44 дюйма (11 мм).
Клас 300 використовується для більш високих тисків. Той же номіналь 1 дюйм матиме зовнішній діаметр 5 дюймів (127 мм) та товщину 0,56 дюйма (14 мм).
Основна відмінність ANSI від ГОСТ полягає в тому, що американські фланці мають більш компактні розміри при тому ж номіналі труби. Це дозволяє економити матеріал та простір у системі. Однак при виборі фланця за ANSI потрібно переконатися, що всі компоненти системи відповідають цьому стандарту.
Як вибрати правильний розмір фланця
Вибір правильного розміру фланця — це не складна наука, але потребує уваги до деталей. Ось послідовність дій:
Крок 1: Визначте номіналь труби. Це внутрішній діаметр труби, до якої буде приварюватися фланець. Номіналь вказується в міліметрах (за ГОСТ) або дюймах (за ANSI). Якщо у вас вже є труба, виміряйте її внутрішній діаметр.
Крок 2: Визначте робочий тиск системи. Це максимальний тиск, при якому буде працювати трубопровід. Тиск вказується в МПа (за ГОСТ) або фунтах на квадратний дюйм (за ANSI). Якщо ви не впевнені, проконсультуйтесь з проектувальником системи.
Крок 3: Виберіть стандарт. Переконайтеся, що всі компоненти вашої системи відповідають одному стандарту. Не змішуйте ГОСТ з ANSI в одній системі.
Крок 4: Знайдіть розмір у таблиці. Знайдіть рядок з вашим номіналем труби та тиском, потім запишіть усі необхідні розміри.
Крок 5: Перевірте матеріал. Фланці виробляються з різних матеріалів: сталь вуглецева, нержавіюча сталь, чавун. Вибір матеріалу залежить від середовища, яке буде протікати через трубопровід. Для гарячої води та пара потрібна сталь, для агресивних середовищ — нержавіюча сталь.
Типова помилка — вибір фланця за зовнішнім діаметром замість номіналю труби. Це призводить до того, що фланець не підходить до труби. Завжди орієнтуйтесь на номіналь труби та тиск, а не на зовнішній діаметр фланця.
Типи фланців та їх розміри
Фланці розрізняються не тільки за розмірами, але й за конструкцією. Кожен тип має свої особливості та область застосування.
Плоскі приварні фланці — найпопулярніший тип. Вони приварюються безпосередньо до кінця труби. Розміри таких фланців регулюються ГОСТ 12820-80. Вони використовуються в більшості промислових та побутових систем.
Комірні фланці мають комір, який охоплює трубу. Це дозволяє розташувати фланець на будь-якій відстані від кінця труби. Комірні фланці часто використовуються в системах, де потрібна гнучкість при монтажі.
Вільні фланці — це фланці, які не приварюються до труби, а надягаються на неї. Вони часто використовуються для полієтиленових труб або коли потрібна можливість легко замінити фланець. Розміри вільних фланців розточені під конкретний діаметр труби.
Кровельні фланці мають спеціальну конструкцію для герметизації проходу через дах. Вони мають більший зовнішній діаметр та спеціальну прокладку для запобігання протікань.
Кожен тип має свої таблиці розмірів, тому при виборі фланця важливо знати, який саме тип вам потрібен.
Практичні приклади та рекомендації
Розглянемо кілька реальних сценаріїв, де таблиці розмірів фланців допомагають правильно вибрати компоненти.
Приклад 1: Водопровідна система в приватному будинку. Вам потрібно встановити запірний вентиль на трубу діаметром 25 мм. Робочий тиск в системі — 0,6 МПа. За таблицею ГОСТ 12820-80 для номіналю 25 мм при тиску 0,6 МПа фланець матиме зовнішній діаметр 100 мм, діаметр отворів 75 мм та товщину 12 мм. Ви замовляєте два таких фланця (один для вентиля, один для труби) та болти М12 довжиною 40 мм.
Приклад 2: Промисловий трубопровід для пара. Вам потрібні фланці для труби діаметром 80 мм при тиску 1,6 МПа. За таблицею ГОСТ для цих параметрів фланець матиме зовнішній діаметр 195 мм, діаметр отворів 160 мм та товщину 18 мм. Оскільки це пар, вибираєте нержавіючу сталь або вуглецеву сталь з антикорозійним покриттям.
Приклад 3: Міжнародний проект з використанням ANSI. Вам потрібні фланці для труби 2 дюйма (50 мм) класу 300. За таблицею ANSI B16.5 фланець матиме зовнішній діаметр 7,5 дюйма (190 мм), діаметр отворів 5,5 дюйма (140 мм) та товщину 0,62 дюйма (16 мм). Болти будуть розміру 3/4 дюйма.
Типові помилки при виборі фланців:
- Змішування стандартів (ГОСТ з ANSI) в одній системі
- Вибір фланця за зовнішнім діаметром замість номіналю труби
- Недооцінка робочого тиску, що призводить до вибору занадто слабкого фланця
- Вибір неправильного матеріалу для агресивних середовищ
- Забування про прокладки, які повинні відповідати діаметру D2
Поради від експертів: завжди замовляйте фланці з запасом, оскільки вони часто пошкоджуються при монтажі. Перевіряйте якість болтів та гайок — вони повинні відповідати стандарту та матеріалу фланця. При монтажі затягуйте болти хрест-навхрест, щоб забезпечити рівномірний розподіл навантаження.
Таблиця розмірів фланців — це основний інструмент для будь-якого фахівця, який працює з трубопроводами. Правильний вибір розмірів забезпечує надійність системи, герметичність з’єднань та безпеку експлуатації. Запам’ятайте три ключові моменти: завжди орієнтуйтесь на номіналь труби та робочий тиск, дотримуйтесь одного стандарту в межах системи та вибирайте матеріал залежно від умов експлуатації.
Якщо у вас виникають сумніви при виборі фланця, звертайтесь до таблиць за відповідним стандартом або проконсультуйтесь з виробником. Правильний вибір на етапі проектування економить час та гроші під час монтажу та експлуатації системи.
